Bộ trao đổi nhiệt dạng ống và vỏ

Mô tả

Bộ trao đổi nhiệt dạng ống và vỏ là gì?

Bộ trao đổi nhiệt dạng ống và vỏ là một dạng thiết bị trao đổi nhiệt hình ống. Bó ống được bao bọc trong vỏ làm bề mặt truyền nhiệt. Bộ trao đổi nhiệt dạng ống có cấu tạo khá đơn giản, giá thành rẻ, tiết diện dòng chảy rộng, dễ làm sạch cặn. Tuy nhiên, hệ số truyền nhiệt thấp và diện tích sàn lớn.

Vật liệu cấu trúc mỗi loại là khác nhau, nhưng chủ yếu đều là kim loại. Có thể sử dụng ở nhiệt độ cao và áp suất cao. Trao đổi nhiệt dạng ống và vỏ này được sử dụng khá rộng rãi trên thị trường hiện nay.

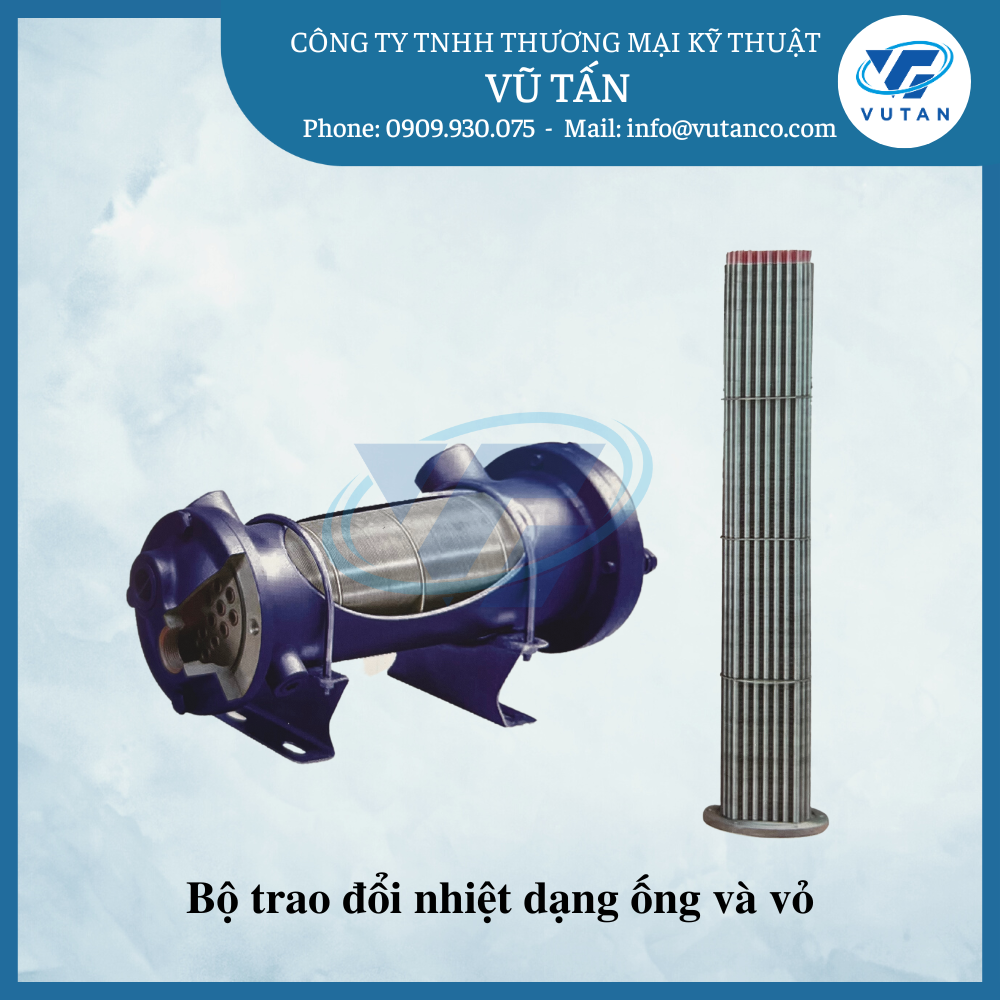

Cấu trúc của một Bộ trao đổi nhiệt ống và vỏ

Thông thường, một bộ trao đổi nhiệt dạng ống này sẽ bao gồm:

• Vỏ
• Bó ống truyền nhiệt
• Tấm ống
• Vách ngăn
• Hộp ống

Vỏ phần lớn sẽ là hình trụ, bên trong có bó ống. Hai đầu bó ống được cố định trên đĩa ống. Sẽ có 2 loại chất lỏng nóng và lạnh để trao đổi nhiệt.

Một dòng chảy trong đường ống, được gọi là chất lỏng bên đường ống. Và dòng còn lại chảy bên ngoài ống được gọi là chất lỏng bên vỏ. Để cải thiện hệ số truyền nhiệt của chất lỏng bên ngoài ống, một số vách ngăn thường được lắp vào trong vỏ.

Vách ngăn có thể làm tăng vận tốc chất lỏng ở phía vỏ. Buộc chất lỏng phải băng qua bó ống nhiều lần, theo khoảng cách xác định. Và nâng cao mức độ chảy rối của chất lỏng. Các ống trao đổi nhiệt có thể được bố trí theo hình tam giác đều hoặc hình vuông trên tấm ống.

Sự sắp xếp tam giác đều nhỏ gọn làm mức độ nhiễu loạn của chất lỏng bên ngoài ống cao và hệ số truyền nhiệt lớn. Còn bố trí vuông sẽ thuận tiện cho việc vệ sinh bên ngoài đường ống, phù hợp với chất lỏng dễ đóng cặn.

Thông số điều khiển

Các thông số điều khiển chính của bộ trao đổi nhiệt ống và vỏ, là:

• Diện tích gia nhiệt
• Lưu lượng nước nóng
• Trao đổi nhiệt
• Thông số môi trường nhiệt
• …

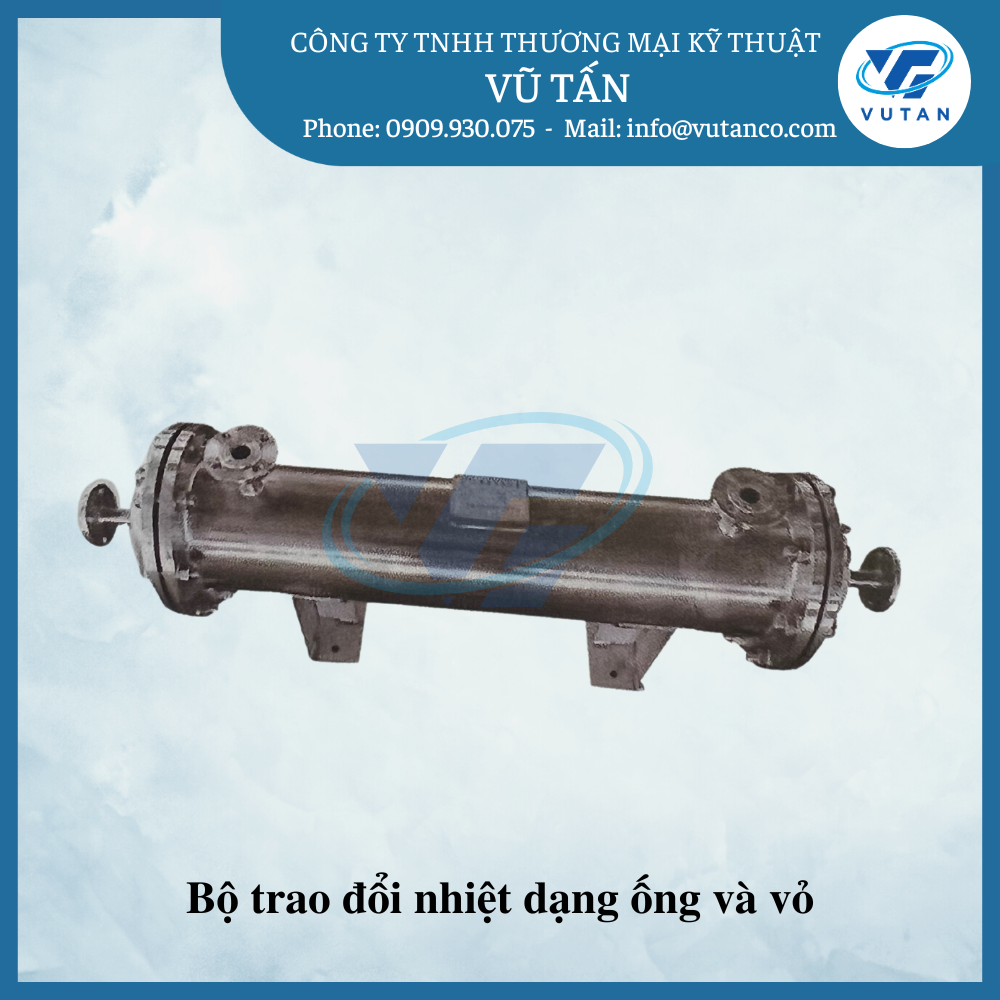

Mỗi khi lưu chất đi qua bó ống, gọi là một bên ống. Còn mỗi lần đi qua shell được gọi là một lần vượt qua shell. Hình bên dưới sẽ cho chúng ta thấy bộ trao đổi nhiệt ống có một mặt vỏ và một mặt ống đơn giản. Được gọi tắt là bộ trao đổi nhiệt loại 1-1.

Để cải thiện tốc độ chất lỏng trong đường ống, màng ngăn có thể được đặt trong các hộp ống ở cả hai đầu để chia tất cả các đường ống thành nhiều nhóm.

Theo cách này, chất lỏng chỉ đi qua một phần của ống tại một thời điểm. Nên nó đi đi lại lại nhiều lần trong bó ống gọi là chuyền nhiều ống.

Để cải thiện tốc độ dòng chảy bên ngoài đường ống, một vách ngăn dọc cũng có thể được lắp đặt trong vỏ để buộc chất lỏng đi qua không gian vỏ nhiều lần (cái được gọi là mặt nhiều vỏ). Có thể sử dụng đồng thời nhiều đường chuyền và đường chuyền nhiều vỏ.

Đặc tính của Thiết bị trao đổi nhiệt dạng ống

– Hiệu quả cao và tiết kiệm năng lượng. Hệ số truyền nhiệt của bộ trao đổi nhiệt là 6000-8000W/m2 ℃

– Nó được làm bằng tất cả thép không gỉ và có tuổi thọ lâu dài hơn 20 năm

– Thay đổi dòng chảy tầng thành dòng chảy hỗn loạn. Cải thiện hiệu quả trao đổi nhiệt và giảm sức cản nhiệt

– Trao đổi nhiệt nhanh, chịu nhiệt độ cao (400 ℃) và chịu áp suất cao (2.5MPa)

– Cấu trúc nhỏ gọn, diện tích sàn nhỏ, trọng lượng nhẹ, lắp đặt thuận tiện và tiết kiệm đầu tư công trình dân dụng

– Thiết kế linh hoạt, thông số kỹ thuật hoàn chỉnh, khả năng ứng dụng mạnh mẽ và phù hợp

– Điều kiện ứng dụng rộng rãi, áp dụng cho áp suất lớn. Phạm vi nhiệt độ và trao đổi nhiệt của nhiều phương tiện khác nhau

– Chi phí bảo trì thấp, vận hành dễ dàng, chu kỳ vệ sinh dài, vệ sinh thuận tiện

– Công nghệ màng khò nóng Nano được áp dụng giúp tăng đáng kể hệ số truyền nhiệt

Nó có nhiều ứng dụng và có thể được sử dụng rộng rãi trong:

• Nhiệt điện
• Nhà máy và mỏ
• Công nghiệp hóa dầu
• Sưởi ấm trung tâm đô thị
• Thực phẩm và thuốc
• Điện tử năng lượng
• Máy móc
• Công nghiệp nhẹ và các lĩnh vực khác

– Ống truyền nhiệt sử dụng ống đồng có các lá tản nhiệt ở bề mặt bên ngoài. Có tính dẫn nhiệt cao và diện tích trao đổi nhiệt lớn.

– Bộ làm lệch hướng dẫn chất lỏng bên vỏ chảy liên tục theo hình đường đứt đoạn trong bộ trao đổi nhiệt. Khoảng cách của bộ làm lệch hướng có thể được điều chỉnh theo tốc độ dòng chảy

– Cấu trúc chắc chắn và có thể đáp ứng sự trao đổi nhiệt của chất lỏng bên vỏ với lưu lượng lớn. Hoặc thậm chí lưu lượng siêu lớn và tần số xung cao

– Khi chất lỏng phía vỏ là dầu, dầu thích hợp để trao đổi nhiệt với dầu có độ nhớt thấp và sạch hơn

Nơi bán Thiết bị trao đổi nhiệt uy tín, chất lượng tại Hồ Chí Minh

Với nhiều năm kinh nghiệm trong lĩnh vực cung cấp Thiết bị Trao đổi nhiệt, máy bơm hóa chất, máy lọc hóa chất, vật tư titanium,… đội ngũ nhân viên chuyên nghiệp, tư vấn tận tình, hàng nhập chính hãng và tồn kho có sẵn. Chúng tôi tự tin sẽ đáp ứng được những yêu cầu của quí khách hàng về chất lượng sản phẩm và dịch vụ, giao hàng nhanh và giá cả cạnh tranh, hợp lí.

Ngoài ra chúng tôi còn nhận vệ sinh, bảo dưỡng, thay tấm và gasket cho trao đổi nhiệt tại nhà máy.

• Cung cấp gasket và tấm cho tất cả các hãng trao đổi nhiệt như: Alfa Lavan, Gea, Sondex, APV, Tranter, Swep, Schmidt, Vicarb, Hisaka và các hãng khác v.v…

Cam kết của Vũ Tấn:

• HÀNG HÓA CHẤT LƯỢNG, CHÍNH HÃNG
• HÓA ĐƠN, CHỨNG TỪ, CHẾ ĐỘ BẢO HÀNH ĐẦY ĐỦ
• TƯ VẤN, HỖ TRỢ TẬN TÌNH
• GIAO HÀNG TOÀN QUỐC-NHANH CHÓNG

Để mua Sản phẩm, xin vui lòng liên hệ:

CÔNG TY TNHH THƯƠNG MẠI KỸ THUẬT VŨ TẤN

Địa chỉ: 118/48/33 Đường Liên khu 5-6, Phường Bình Hưng Hòa B, Quận Bình Tân, Tp HCM

Mail: info@vutanco.com

Điện thoại: 0938343118 – 0909930075
