Thiết bị trao đổi nhiệt dạng tấm hàn là gì?

Thiết bị trao đổi nhiệt dạng tấm hàn là gì ?

Trao đổi nhiệt dạng tấm hàn là thiết bị được dùng để trao đổi nhiệt giữa một hay nhiều chất tải nhiệt. Những chất tải nhiệt có thể được ngăn cách bằng các ống (tube) hoặc các tấm (plate) để ngăn sự pha trộn hoặc tiếp xúc trực tiếp giữa các chất tải nhiệt.

Thiết bị trao đổi nhiệt dạng tấm hàn (Plate type heat exchanger)

Là một loại thiết bị sử dụng các tấm kim loại để truyền nhiệt giữa hai chất lỏng.

Điều này có một lợi thế lớn so với một bộ trao đổi nhiệt thông thường ở chỗ các chất lỏng được tiếp xúc với một diện tích bề mặt lớn hơn nhiều bởi vì các chất lỏng được trải ra trên các tấm.

Thiết bị cho hiệu suất trao đổi nhiệt lớn và kích thước nhỏ so với thiết bị trao đổi nhiệt loại ống chùm.

Thiết bị trao đổi nhiệt dạng tấm hàn sử dụng chủ yếu cho môi chất lỏng hoạt động tại áp suất thấp (dưới 30bar). Một số thiết bị trao đổi nhiệt dạng tấm, đặc biệt sử dụng mối hàn có thể sử dụng cho các ứng dụng có áp suất lớn, môi chất là gas hoặc hơi nước.

• Trao đổi nhiệt dạng tấm sử dụng gasket.
• Trao đổi nhiệt dạng tấm loại bán hàn hoặc hàn kín
• Trao đổi nhiệt dạng xoắn ốc.
• Trao đổi nhiệt dạng tấm phẳng (plate coil).
• Trao đổi nhiệt dạng tấm hàn



Ứng dụng:

Là một thiết bị quan trọng, được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, như:

• Công nghệ tàu thủy: Làm nóng nước sử dụng hơi, ngưng tụ chân không, làm lạnh dầu trục cam, hệ thống làm lạnh trung tâm bằng nước biển, làm mát dầu.
• Công nghệ hóa chất:
• Dùng để làm bộ trao đổi nhiệt EO/EG, ngưng tụ VOC.
• Hệ thống thu hồi nhiệt thải áp suất và nhiệt độ cao.
• Hệ thống ngưng tụ ethanol, gia nhiệt, làm lạnh và ngưng tụ nhiều loại chất lỏng như acid sulfuric, acid nitric, acid acrylic, acid béo.

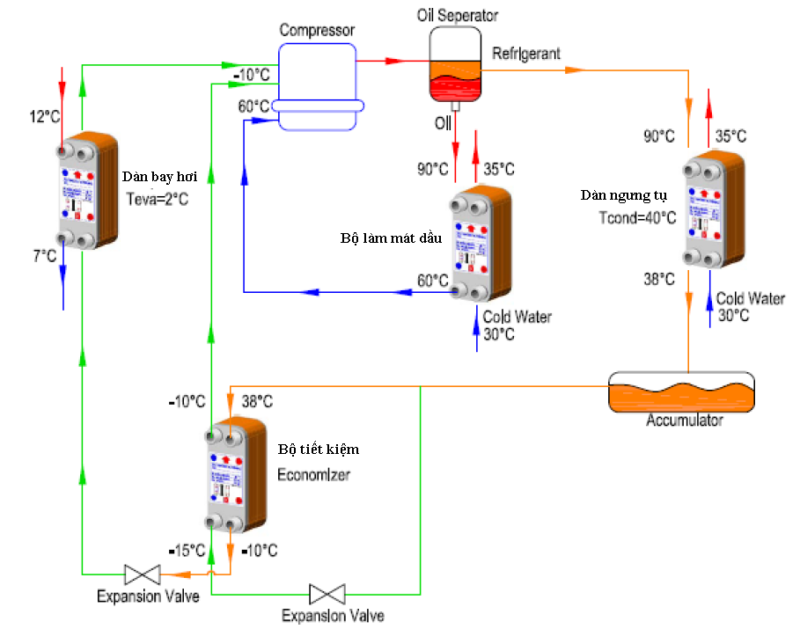

• Hệ thống lạnh công nghiệp: Bay hơi hoặc ngưng tụ gas NH3, Gas lạnh R32, R407.
• HVAC:
• Hệ thống làm nóng nước trung tâm, thiết bị tạo nước nóng nhanh sử dụng hơi nước.
• Thiết bị giảm áp tòa nhà Interconcepter sử dụng bộ trao đổi nhiệt.
• Hệ thống thu hồi nhiệt nóng Chiller.
• Thiết bị trao đổi nhiệt hệ thống năng lượng mặt trời, heatpump.
• Công nghệ giấy: Thu hồi nhiệt thải, tạo màu giấy,…
• Thực phẩm và đồ uống: bộ trao đổi nhiệt sử dụng phổ biến trong công nghệ thực phẩm và đồ uống.
• Do yêu cầu gia nhiệt hoặc làm lạnh sản phẩm. Hoặc có thể được sử dụng để thanh trùng, tiệt trùng, bảo quản thực phẩm, đồ uống như sữa, bia, nước giải khát.
• Công nghệ dệt: Thu hồi nhiệt ở quá trình giặt, tẩy rửa.
• Khí đốt và than đá: Làm lạnh amonia, benzen, gia nhiệt hoặc thu hồi nhiệt quá trình bay hơi CO2.
• Công nghiệp điện: Thiết bị trao đổi nhiệt sử dụng làm mát dầu tuabin sử dụng nước hồ, nước suối.
• Bộ trao đổi nhiệt trong hệ thống năng lượng mặt trời.
